CM442單通道變送器接線圖
CM442表頭硬件是帶有兩個通道的傳感器輸入，客戶采購的大部分儀表是單通道的CM442-AAM1A2F010A+AK(CM442-3PQ7/0),現場人員結果經常接到第二通道去了，造成表頭沒有數據。

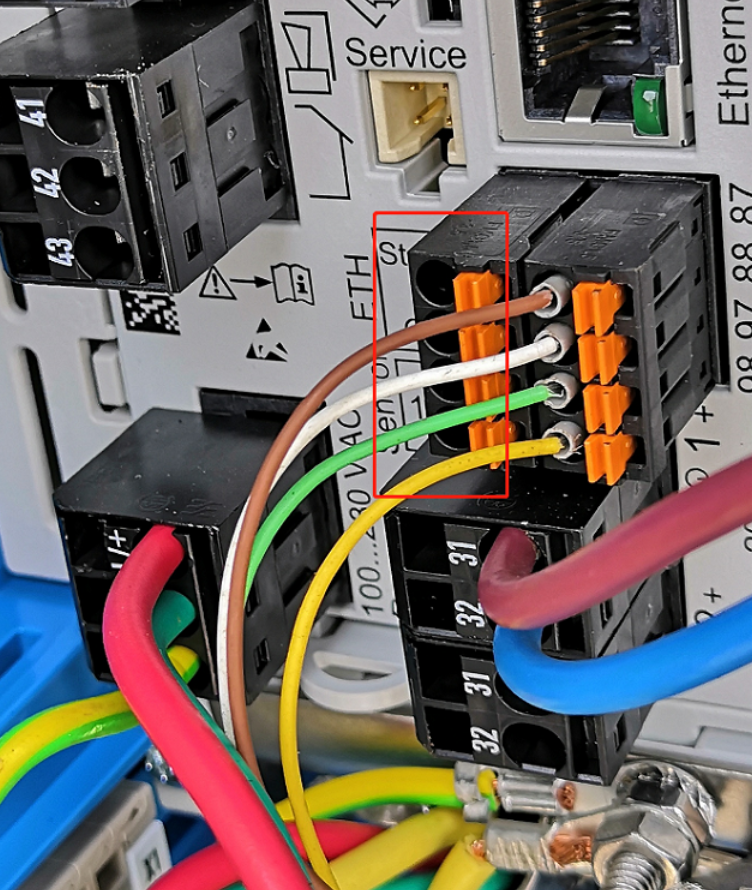

正確的接線應該把下圖的右排的線接到畫紅線的一排去。
當然，如果你購買的是雙通道的，CM442-AAM2*的變送器，那就都可以接。
